ШКАФЫ УПРАВЛЕНИЯ НАСОСНЫМ ОБОРУДОВАНИЕМ



СЕРИЯ ШУ-ПЧ · ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ ШУ-ПЧ Шкафы управления насосами с частотным регулированием и ПИД-поддержанием давления Точное поддержание давления при любом водоразборе и экономия электроэнергии до 30–50 % на переменных режимах — за счёт ПИД-регулирования скорости насоса.

МОЩНОСТЬ 0,75–110 кВт НАСОСОВ 1–3 РЕГУЛИРОВАНИЕ ПИД в контроллере ОВЕН, 20–50 Гц ПРЕОБРАЗОВАТЕЛЬ частотный, ОВЕН ПРИМЕНЕНИЯ поддержание давления · циркуляция · дренаж · поддержание уровня в баке ИСПОЛНЕНИЕ IP54 / IP65, до −40 °C

НАЗНАЧЕНИЕ

Шкафы серии ШУ-ПЧ предназначены для управления одним–тремя насосными агрегатами 0,75–110 кВт с регулированием скорости преобразователем частоты ОВЕН.

ПИД-регулятор контроллера ОВЕН поддерживает заданное давление, перепад давлений или уровень по сигналу датчика 4–20 мА и задаёт преобразователю частоту вращения. Насос вращается ровно с той скоростью, которую требует текущий разбор, — отсюда экономия электроэнергии, отсутствие избыточного давления в сети и мягкая работа без гидроударов.

Алгоритм работы задаётся кодом применения в обозначении: повышение и поддержание давления или уровня в баке (ПД), циркуляция (Ц), дренаж — КНС, ДНС, осушение приямков (ДР). В многонасосном исполнении шкаф чередует агрегаты по наработке и автоматически вводит резервный при аварии основного.

Рекомендуется для насосов Катайского насосного завода: консольные К и КМ, линейные циркуляционные ЛМ (поддержание перепада), двухстороннего входа Д, секционные ЦНС/ЦНСГ — до 110 кВт.

Типовые объекты: повысительные установки жилых и общественных зданий, станции подкачки, циркуляционные контуры ИТП/ЦТП и котельных, технологические линии с переменным расходом.

ФУНКЦИИ

Регулирование –  ПИД-поддержание давления / перепада / уровня по датчику 4–20 мА — регулятор в контроллере ОВЕН –  «спящий» режим при отсутствии водоразбора с автоматическим пробуждением –  безударное заполнение пустого трубопровода на пониженной скорости –  пропуск резонансных частот; подхват вращающегося двигателя; автоматический перезапуск

Защиты –  короткое замыкание (автоматический выключатель); обрыв, перекос и неверное чередование фаз, повышенное/пониженное напряжение (реле РНПП-311М) –  защита от «сухого» хода, аварийные уровни, ограничение числа пусков в час –  защиты ПЧ: перегрузка, перегрев, обрыв фазы двигателя, замыкание на землю –  контроль температуры Pt100/PTC (опция Т) –  контроль обратной связи: обрыв датчика 4–20 мА с переходом на резервный алгоритм

Резервирование и сервис –  чередование и автоматический ввод резервного насоса (многонасосные исполнения) –  байпас ПЧ (опция Б): при отказе преобразователя шкаф переводит насос на прямой пуск — объект остаётся с водой –  моточасы, счётчики пусков и журнал аварий — в контроллере –  Modbus RTU/TCP (опция С): уставка, частота, токи, аварии

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество насосов	1–3	Контроль питающей сети	РНПП-311М
Мощность электродвигателей	0,75–110 кВт	Логика управления	программируемый контроллер ОВЕН с ПИД-регулятором; преобразователь частоты отрабатывает задание контроллера
Преобразователь частоты	ПЧ ОВЕН; в обозначении — номинал ПЧ, до 200 А	Резерв при отказе ПЧ	байпас с прямым пуском — опция Б
Вводной автомат	6–800 А — по количеству и току двигателей	Связь	Modbus RTU (RS-485) / Modbus TCP (Ethernet) — опция С, по применяемому контроллеру
Регулирование	ПИД по датчику 4–20 мА (регулятор — в контроллере ОВЕН): давление, перепад, уровень	Степень защиты корпуса	IP54 (базово) или IP65; принудительная вентиляция по тепловому расчёту
Диапазон регулирования частоты	20–50 Гц (настраивается)	Климатическое исполнение	УХЛ4 (помещение, +1…+40 °С); УХЛ1 (улица, до −40 °С) — с опцией О
Применения (алгоритмы)	поддержание давления и уровня (ПД), циркуляция (Ц), дренаж (ДР); индивидуальные — по ТЗ	Корпус	навесной DKC ST до ~45 кВт; напольный DKC CQE — выше
Питание силовой цепи	~380 В (+10…−15 %), 50 Гц, 3 ф., N, PE; до 2,2 кВт — исполнение ~230 В по запросу

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Пример обозначения   ШУ-ПЧ-2-40-[13]-ПД-Д.Б-IP54-УХЛ4

ШУ-ПЧ	наименование серии
Х	количество насосов: 1–3
ХХ	номинальный ток вводного автомата, А
[ХХ]	номинальный ток преобразователя частоты, А — максимальный ток двигателя
ХХХ	код применения — алгоритм работы: ПД, Ц, ДР, ТЗ
Х.Х	опции (через точку)
IPXX	степень защиты корпуса: IP54 (базово) или IP65
УХЛХ	климатическое исполнение по ГОСТ 15150: УХЛ4 (помещение) или УХЛ1 (улица, с опцией О)

Номинал ПЧ выбирается по рабочему току двигателя с запасом 5–10 %. Номинал вводного автомата рассчитан как суммарный максимальный ток двигателей × 1,25 с округлением вверх по стандартному ряду; при наличии проектных данных корректируется под фактическую нагрузку объекта.

ПРИМЕНЕНИЯ — АЛГОРИТМ РАБОТЫ В ОБОЗНАЧЕНИИ

КОД	ПРИМЕНЕНИЕ	АЛГОРИТМ РАБОТЫ И ТИПОВЫЕ ДАТЧИКИ
ПД	Повышение / поддержание давления, поддержание уровня в баке	поддержание уставки давления или уровня (релейное или ПИД по датчику 4–20 мА), чередование насосов по наработке, автоматический ввод резервного, защита от «сухого» хода, запрет частых пусков. Датчики: датчик давления 4–20 мА / ЭКМ / реле давления; для уровня — гидростатический уровнемер 4–20 мА или поплавки.
Ц	Циркуляция (отопление, ГВС, ИТП/ЦТП)	поддержание перепада давлений или температурного графика, чередование по наработке, сезонные режимы «зима/лето». Датчики: датчик перепада 4–20 мА, Pt100.
ДР	Дренаж: КНС, ДНС, осушение приямков	уровневый алгоритм откачки: пуск по верхнему уровню, останов по нижнему; двухканальный контроль уровня (гидростат + поплавки или электроды БКК1), каскадный пуск при пиковом притоке, аварийный перелив по независимому поплавку, чередование насосов по наработке, ограничение пусков в час. Датчики: поплавковые выключатели, гидростатический уровнемер 4–20 мА, электроды БКК1 (опция Э), поплавок перелива.
ТЗ	Индивидуальный алгоритм	программа контроллера по техническому заданию заказчика — состав датчиков, режимы и интеграция по проекту (страница «Шкафы по ТЗ»). Датчики: по проекту.

Код применения — обязательная позиция обозначения: он определяет программу контроллера и состав клеммника, аппаратная платформа серии не меняется.

ВХОДНЫЕ И ВЫХОДНЫЕ СИГНАЛЫ

ВХОДНЫЕ СИГНАЛЫ И ДАТЧИКИ	ВЫХОДНЫЕ СИГНАЛЫ
–  аналоговый датчик давления/уровня 4–20 мА (основной контур) –  резервный дискретный контур: реле давления / ЭКМ / поплавки –  датчик «сухого» хода –  датчики Pt100/PTC (опция Т)	–  Modbus RTU/TCP: частота, ток, уставка, аварии (опция С)

ОПЦИИ

КОД	ОПЦИЯ
2В	Второй ввод питания с автоматическим переключением (встроенный АВР)
С	Интерфейс связи: RS-485 (Modbus RTU) / Ethernet (Modbus TCP) — по применяемому контроллеру
Д	GSM-диспетчеризация: промышленный роутер iRZ (2 SIM), защищённый канал OpenVPN до диспетчерской
Т	Контроль температуры Pt100/PTC — до 4 точек (подшипники, обмотки двигателя)
П	Панель оператора на двери шкафа: состояние, уставки, журнал аварий
Б	Байпас преобразователя: автоматический переход на прямой пуск при отказе ПЧ
Ф	Моторный дроссель / синусный фильтр — при длинных кабельных линиях до двигателя
Э	Электродные (кондуктометрические) датчики уровня с сигнализаторами БКК1
ПМУ	Выносной пульт местного управления IP65: цепи 24 В, аппаратная кнопка «Стоп» (минуя контроллер)
Г	Контроль герметичности и термозащиты погружных насосов
И	Секция бесперебойного питания цепей автоматики и связи (ИБП 600 ВА – 3 кВА)
У	Учёт электроэнергии — счётчик «Меркурий 230»
О	Обогрев и утепление корпуса — уличное исполнение УХЛ1 (до −40 °С)
А	Антивандальное исполнение: внутренняя дверь, усиленные замки
М	Защита от импульсных перенапряжений (УЗИП)

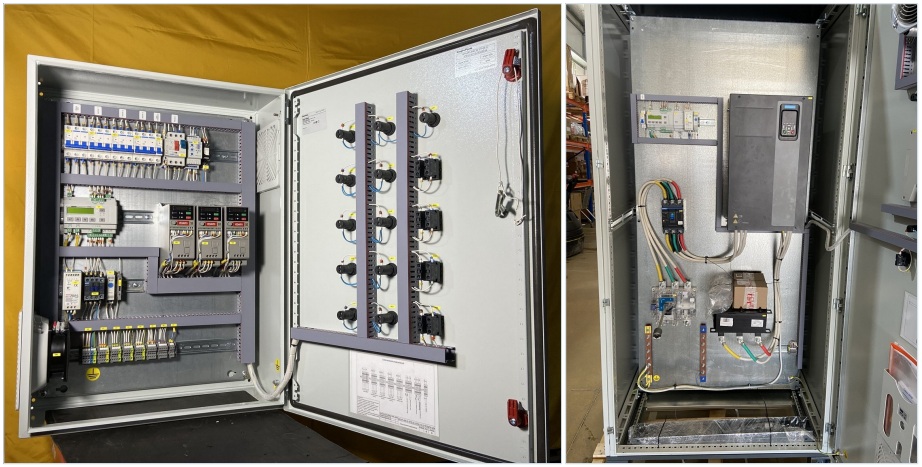

КОНСТРУКТИВ И ИНЖЕНЕРНЫЕ РЕШЕНИЯ

• Корпуса DKC: навесные серии ST до ~45 кВт, напольные CQE выше; вентиляция с фильтрами и термостатом по расчёту теплового баланса.
• Логика управления — программируемый контроллер ОВЕН (ПИД-регулятор, многонасосные схемы); преобразователи частоты — ОВЕН.
• Моторные дроссели и синусные фильтры (опция Ф) — при кабельных линиях большой длины.
• ЭМС-монтаж: экранированные зоны, раздельная прокладка силовых и сигнальных цепей.



–  Управляемость при отказе электроники. Переключатели «Ручной – 0 – Автомат» на двери и аппаратная цепь «Стоп», заведённая напрямую в катушку пускателя: насос можно пустить и остановить даже при неисправном контроллере. –  Запас на развитие. В каждом шкафу заложены свободные каналы контроллера, клеммы и место на DIN-рейке — на объекте шкаф дорабатывается без замены.

–  Честная компоновка. Габарит корпуса — результат расчёта теплового баланса и кабельных вводов под фактические кабели, а не «типовая коробка». –  Унификация серии. Один ЗИП и одна программа обслуживают несколько шкафов серии.

КОМПЛЕКТ ПОСТАВКИ

Шкаф в сборе с загруженной и настроенной программой; паспорт; руководство по эксплуатации; комплект электрических схем; карта Modbus-регистров (для исполнений со связью).
